FLT · SRT—03
İstiridye · Şerit Profil
İstiridye · Şerit Profil
Fig. Şerit · 2800 × 240 mm · 12 mm · 10 dikey şerit
— Akustik Tavan Paneli
REF · FLT—SRT—12
Şerit
Akustik
Tavan Paneli
Yüzeyinde 10 dikey şerit taşıyan, ray sistemi ile tavana asılan baffle akustik panel. Klasik mimari ve modern iç mekânlar için ritmik bir tavan ifadesi.
İstiridye #B7A195
07 Renk
Performans, özet.
§ 02 — Teknik veri— Gürültü Azaltma · NRC
0.85αw
Yankılı odada ölçülen ses emilim katsayısı.
EN ISO 354:2003 · Sınıf A.
EN ISO 354:2003 · Sınıf A.
— Panel Boyutu
2800×240
Uzunluk × Yükseklik (mm). Tek panel.
— Şerit / Panel
10fin
Dikey şerit kanat sayısı.
— Yangın Sınıfı
B—s1, d0
EN 13501-1 sınıflandırması.
— Sağlık
Formaldehit yok
VOC yok
Antibakteriyel
Alerjen değil
— Kullanım Alanları
Klasik Ofis
Restoran & Kafe
Otel & Lobi
Konferans Salonu
Galeri & Müze
Showroom
Mağaza
Havalimanı
— § 03 · Profil
On dikey şerit.
Şerit modelinin ayırt edici özelliği, panelin iki yüzeyinde de eşit aralıkta uzanan 10 dikey şerit kanattır. Bu kabartmalı yüzey hem ses emilimini zenginleştirir hem de tavana klasik baffle estetiği kazandırır.
- Yüzeyde 10 şerit, ses dalgalarını farklı düzlemlerde emer.
- Klasik mimari unsurlarla buluşan modern iç mekânlara doğal uyum.
- Yan yana asıldığında tavanda ritmik bir doku oluşur.
- Düz, Dalga ve Mozaik profillerle birlikte karma kullanılabilir.
Dört profil, bir aile.
§ 04 — Echoline Profilleri— Profil 01
Düz
Sade, minimalist, klasik. Modern ofis ve mimari iç mekanlar için.
— Profil 02
Dalga
Akışkan, organik. Restoran, lobi, otel gibi yumuşak mekânlar için.
— Profil 03
Mozaik
Geometrik, parçalı, ritimli. Modern ve mimari yönü güçlü mekânlar için.
— Profil 04
Şerit
Yüzeyde 10 dikey şerit. Klasik mimari ve modern iç mekânlar için ritmik baffle.
Bu SayfaYedi ton, her mekan.
§ 05 — Renk PaletiBoyut & şerit.

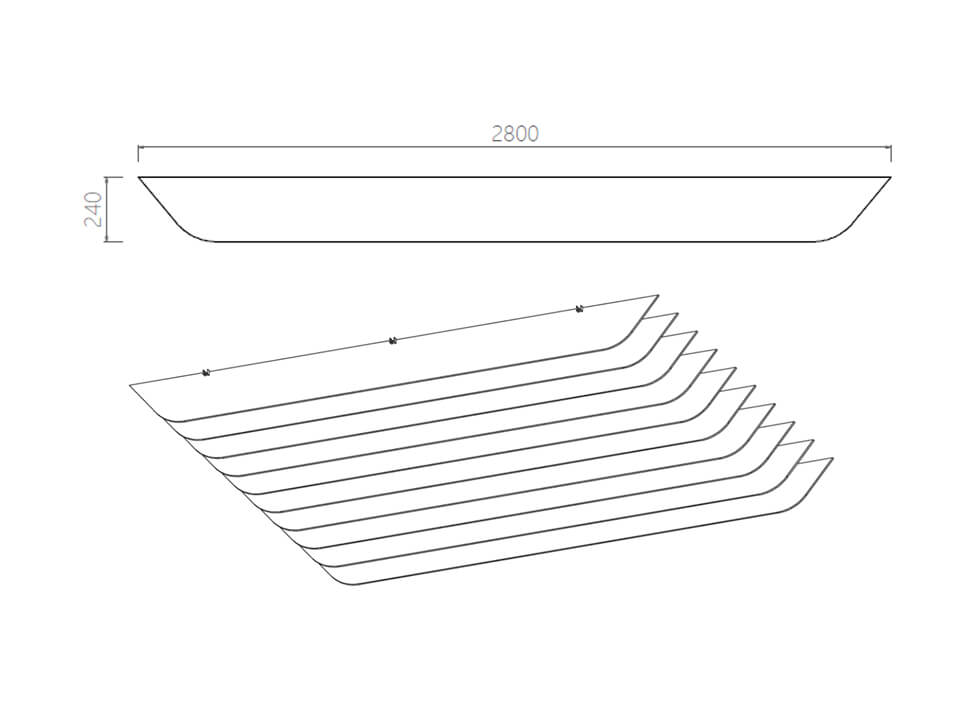

§ 06 — Teknik Çizim
2800UZUNLUK · mm
240YÜKSEKLIK · mm
12PANEL KALINLIĞI · mm
§ 07 · Kurulum
Ray sistemiyle asma.
Tavandan rayla geçmeli, vidasız panel sistemi
- Tavanda paneller arasındaki mesafeyi planlayın (önerilen 100–200 mm aralık).
- Alüminyum ray profillerini tavana dübel ve vidalarla sabitleyin, su terazisi ile hizalayın.
- Panellerin üst kanatlarını rayın yuvasına oturtarak tek tek yerleştirin.
- Tüm paneller aynı seviyede ve dengeli olacak şekilde hizalayın.
- Farklı renk veya profil paneller (Düz / Dalga / Mozaik) ekleyerek kompozisyon yaratın.
— § 08 · Akustik Test
NRC 0.85 · Sınıf A.
12 mm panel kalınlığında, EN ISO 354:2003 standardına göre bağımsız laboratuvarda test edilmiş ses emilim performansı. Test raporu frekans bazında (125 Hz - 4000 Hz) ses emilim katsayısı değerlerini gösterir.
Bir oda, sesi taşıdığı kadar mimaridir.
Sıkça sorulan sorular.
§ 09 — SSS
Şerit Akustik Tavan Paneli, EN ISO 354:2003 standardına göre 0.85 NRC (Noise Reduction Coefficient) değerine sahiptir. Bu, ses emiliminde Sınıf A performansa karşılık gelir. Yüzeydeki 10 dikey şerit, panelin iki yüzeyini de etkili biçimde ses emici hale getirir; bu da düz yüzeye kıyasla daha zengin akustik performans sağlar. Restoran, lobi ve geniş ortak alanlardaki yankıyı etkili biçimde azaltır.
Echoline ailesinin dört üyesi de aynı boyut (2800 × 240 mm), aynı kalınlık (12 mm) ve aynı akustik performansa sahiptir. Tek fark profil karakteri: Şerit profil panelin yüzeyinde 10 dikey çizgi/şerit barındırır; klasik mimari ifadeye sahiptir. Düz profil tamamen sade, minimalist; mekanın kendisini öne çıkarır. Dalga profili akışkan ve organik; restoran, lobi gibi yumuşak karakterli mekânlar içindir. Mozaik profili geometrik, parçalı, ritimli; mimari yönü güçlü mekânlara uyar. Akustik performans dördünde de eşittir; seçim mekânın tasarım dili göre yapılır. Aynı projede karışık kullanılabilir.
Baffle, tavandan dikey olarak asılı duran şerit/levha biçimindeki akustik panellerdir. Düz tavan kaplamasından farklı olarak, panellerin iki yüzeyi de ses emilimine katkı sağlar. Geniş ve yüksek tavanlı mekanlarda ses emilimi açısından çok daha etkilidir; ayrıca mimari bir tasarım öğesi olarak da kullanılır. Şerit model, klasik baffle estetiğine en yakın profili sunar.
Yüksek tavanlı (3 metre ve üzeri) açık plan ofisler, restoran ve kafe alanları, otel lobi ve resepsiyonu, kongre ve konferans salonları, showroom, mağaza ve havalimanı/tren gar gibi geniş ortak alanlar için idealdir. Şerit profil özellikle klasik mimari unsurlarla buluşan modern iç mekanlarda çok iyi durur. Düz tavanlı küçük ofislerde ise altıgen veya üçgen tavan panellerimiz daha uygun olabilir.
Tavana paralel olarak alüminyum ray profilleri vida ve dübel ile sabitlenir. Paneller, üst kenarlarındaki kanatlar rayın yuvasına geçecek şekilde tek tek yerleştirilir. Vida veya yapıştırıcı paneller ile temas etmez; sistem tamamen mekanik geçmeli çalışır. Bu sayede panel sökme/değiştirme oldukça kolaydır. Ray ürünle birlikte gelir.
— Numune & Şartname
Önce dokunun.
Sonra duyun.
Ücretsiz Numune İste
Mimar / iç mimar / proje yöneticileri için
teknik şartname dosyası talep edebilirsiniz.
teknik şartname dosyası talep edebilirsiniz.
