Fig. Dalga · 2800 × 240 mm · 12 mm
— Akustik Tavan Paneli
REF · FLT—DLG—12
Dalga
Akustik
Tavan Paneli
Tavandan ray sistemi ile asılan dalga profilli akustik baffle. Restoran, lobi, açık plan ofis ve yüksek tavanlı kamusal alanlarda ses kontrolü ve mimari ifade için.
Buğday #C8B08E
08 Renk
Performans, özet.
§ 02 — Teknik veri— Gürültü Azaltma · NRC
0.85αw
Yankılı odada ölçülen ses emilim katsayısı.
EN ISO 354:2003 · Sınıf A.
EN ISO 354:2003 · Sınıf A.
— Panel Boyutu
2800×240
Uzunluk × Yükseklik (mm). Tek panel.
— Kanat / Panel
10fin
Dalga profilde kesim.
— Yangın Sınıfı
B—s1, d0
EN 13501-1 sınıflandırması.
— Sağlık
Formaldehit yok
VOC yok
Antibakteriyel
Alerjen değil
— Kullanım Alanları
Restoran & Kafe
Otel & Lobi
Açık Plan Ofis
Konferans Salonu
Havalimanı
Showroom
Müze & Galeri
Mağaza
— § 03 · Profil
Bir okyanus düşünün.
Dalga modelinin ayırt edici özelliği, alt kenarda kesilmiş ondüleli profildir. Her panel 10 kanat barındırır — yan yana asıldığında tavanda sürekli bir akış oluşturur.
- Düz panellere kıyasla farklı açılardan ses emilimi.
- Yan yana eklenince tavanda akışkan bir kompozisyon yaratır.
- Farklı renklerle dalga deseninin ritmi vurgulanır.
- Yüksek tavanlı mekânlarda mimari bir öğeye dönüşür.
Sekiz ton, her mekan.
§ 04 — Renk PaletiBoyut & kanat.

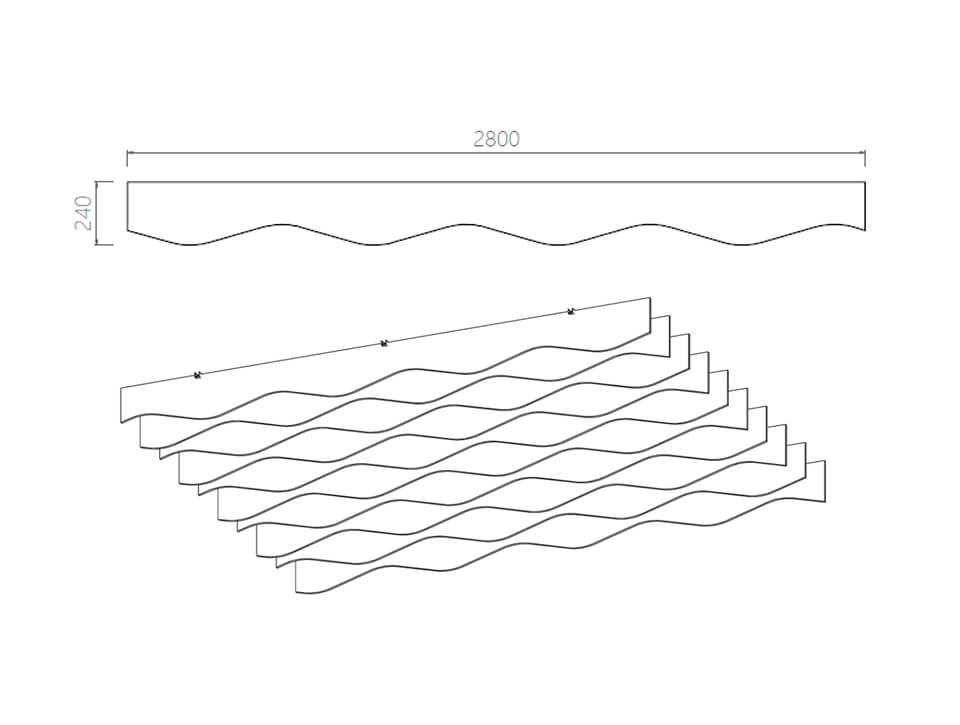

§ 05 — Teknik Çizim
2800UZUNLUK · mm
240YÜKSEKLIK · mm
12PANEL KALINLIĞI · mm
§ 06 · Kurulum
Ray sistemiyle asma.
Tavandan rayla geçmeli, vidasız panel sistemi
- Tavanda paneller arasındaki mesafeyi planlayın (önerilen 100–200 mm aralık).
- Alüminyum ray profillerini tavana dübel ve vidalarla sabitleyin, su terazisi ile hizalayın.
- Panellerin üst kanatlarını rayın yuvasına oturtarak tek tek yerleştirin.
- Tüm paneller aynı seviyede ve dengeli olacak şekilde hizalayın.
- Farklı renk paneller karıştırarak kompozisyon zenginliği yaratın.
— § 07 · Akustik Test
NRC 0.85 · Sınıf A.
12 mm panel kalınlığında, EN ISO 354:2003 standardına göre bağımsız laboratuvarda test edilmiş ses emilim performansı. Test raporu frekans bazında (125 Hz - 4000 Hz) ses emilim katsayısı değerlerini gösterir.
Bir oda, sesi taşıdığı kadar mimaridir.
Sıkça sorulan sorular.
§ 08 — SSS
Dalga Akustik Tavan Paneli, EN ISO 354:2003 standardına göre 0.85 NRC (Noise Reduction Coefficient) değerine sahiptir. Bu, ses emiliminde Sınıf A performansa karşılık gelir. Dalgalı yüzey profili sayesinde ses dalgaları farklı açılardan emilir; bu da düz panellere göre daha etkili akustik performans sağlar. Restoran, lobi ve geniş ortak alanlardaki yankıyı etkili biçimde azaltır.
Baffle, tavandan dikey olarak asılı duran şerit/levha biçimindeki akustik panellerdir. Düz tavan kaplamasından farklı olarak, panellerin iki yüzeyi de ses emilimine katkı sağlar. Geniş ve yüksek tavanlı mekanlarda ses emilimi açısından çok daha etkilidir; ayrıca mimari bir tasarım öğesi olarak da kullanılır. Dalga modeli, geometrik ritimle baffle sisteme akıcı bir karakter katar.
Her panel 10 adet kanattan (fin) oluşur. Bu kanatlar dalga formunda kesilmiştir ve panelin akışkan silüetini oluşturur. 2800 mm uzunluğunda tek bir baffle birim olarak satılır; uzun panel uygulamaları için yan yana eklenebilir.
Yüksek tavanlı (3 metre ve üzeri) açık plan ofisler, restoran ve kafe alanları, otel lobi ve resepsiyonu, kongre ve konferans salonları, showroom, mağaza ve havalimanı/tren gar gibi geniş ortak alanlar için idealdir. Düz tavanlı küçük ofislerde ise altıgen veya üçgen tavan panellerimiz daha uygun olabilir.
Tavana paralel olarak alüminyum ray profilleri vida ve dübel ile sabitlenir. Paneller, üst kenarlarındaki kanatlar rayın yuvasına geçecek şekilde tek tek yerleştirilir. Vida veya yapıştırıcı paneller ile temas etmez; sistem tamamen mekanik geçmeli çalışır. Bu sayede panel sökme/değiştirme oldukça kolaydır. Ray ürünle birlikte gelir.
— Numune & Şartname
Önce dokunun.
Sonra duyun.
Ücretsiz Numune İste
Mimar / iç mimar / proje yöneticileri için
teknik şartname dosyası talep edebilirsiniz.
teknik şartname dosyası talep edebilirsiniz.
